  • Монтаж электрического теплого пола

    Пошаговая инструкция по монтажу
    кабельной системы тёплого пола

    В этом разделе Вы найдете информацию
    о том, как правильно самостоятельно осуществить
    монтаж систем тёплого пола.

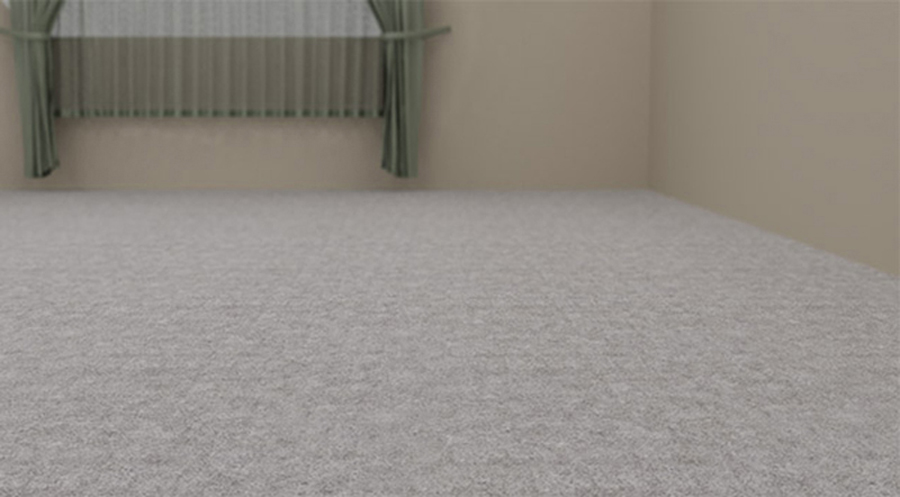

Шаг первый
  • кабель или нагревательный мат;
  • терморегулятор;
  • сенсор температуры пола;
  • изоляция;
  • гофротрубка;
  • определите место расположения терморегулятора на стене.

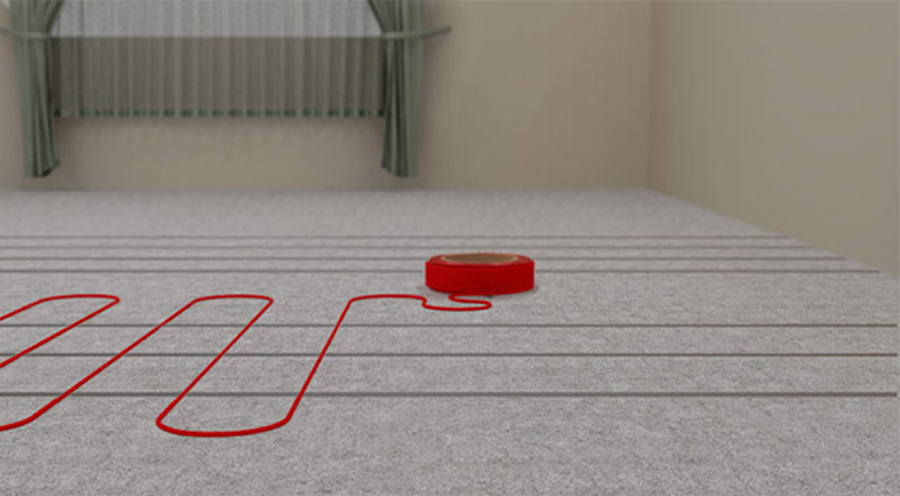

Шаг второй
  • Укладка теплого пола начинается с подводки монтажного конца греющего кабеля к месту расположения термостата. Соединительную муфту и начальный участок кабеля закрепите на полу и с этого места начните раскладку секции.
  • Датчик температуры должен располагаться внутри гофрированной трубки вблизи ее конца. Необходимо убедиться в том, что датчик свободно перемещается внутри трубки, это позволит в случае не исправности термодатчика произвести его замену без вскрытия пола и стен.
  • При включении в первый раз ощущение «теплого пола» может появиться через значительный промежуток времени (от 6 до 48 часов).
  • Укладывайте кабель змейкой.
  • Шаг змейки определяется по формуле:

    Шаг укладки (в см.)= (100*S) / L
    S - фактическая площадь, на которую укладывается нагревательная секция, кв.м.; L – длина секции, м (указана в паспорте секции)

Шаг третия
  • Кабель укладывайте равномерно, без пересечений. Строго соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади. Недопустимо сближение уложенных витков кабеля на расстояние менее 75 мм (желательно не более 150 мм).
  • Зафиксируйте концы кабеля, загибая вокруг него выступающие язычки монтажной ленты. Изгибы петель должны быть плавными, без изломов и натяжения кабеля.
  • Расстояние от греющего кабеля до стены должно составлять около 5 см по всему периметру обогреваемой площади пола, если она примыкает к стене. Соединительные и концевые муфты кабеля должны находиться на полу. Монтажные концы кабеля выведите к термостату.

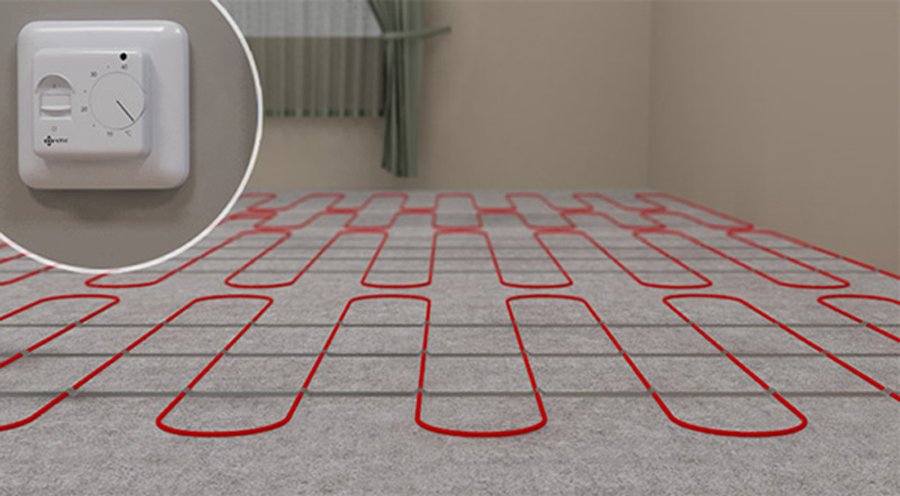

Шаг четвертый
  • Поместите датчик температуры в трубку, входящую в комплект.
    Датчик должен располагаться внутри трубки в близи ее конца. Соединительный провод датчика должен выходить из другого конца. Тот конец трубки с датчиком, который лежит в полу, надо плотно загерметизировать для предотвращения попадания внутрь раствора.
  • Уложите трубку с датчиком в подготовленную канавку и выведите ее к распаечной коробке.
    Радиус изгиба трубки должен быть не менее 5 см. Заполните канавку раствором.
  • Отметьте на полу место расположения датчика.
    Концы монтажных проводов нагревательных матов и датчика температуры необходимо облудить и подключить к клеммнику распаечной коробки, от нее подвести к термостату.
  • Проверьте электрические соединения.
    Кратковременно, примерно на 1 мин, подайте сетевое напряжение и проверьте работоспособность "теплого пола". На лицевой панели термостата должен загореться светодиод и начаться нагрев секции или мата.
  • Снова отключите питание до окончательного включения системы "теплый пол".

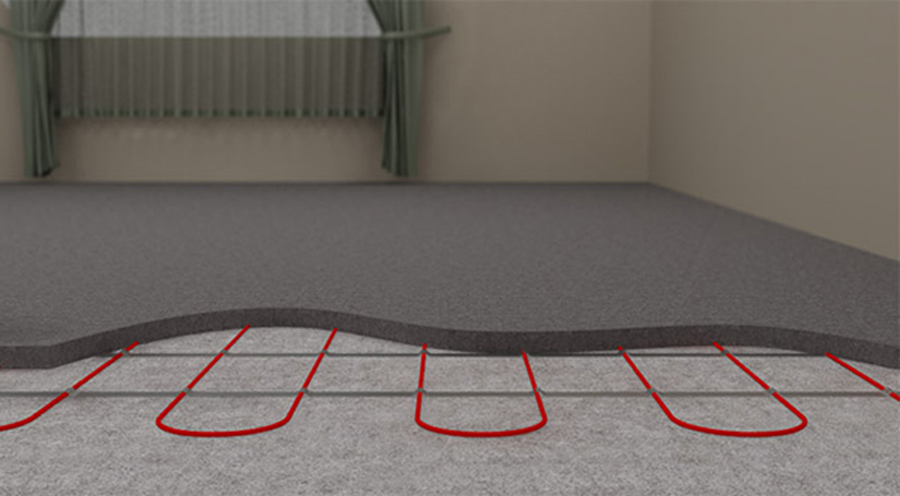

Шаг пятый

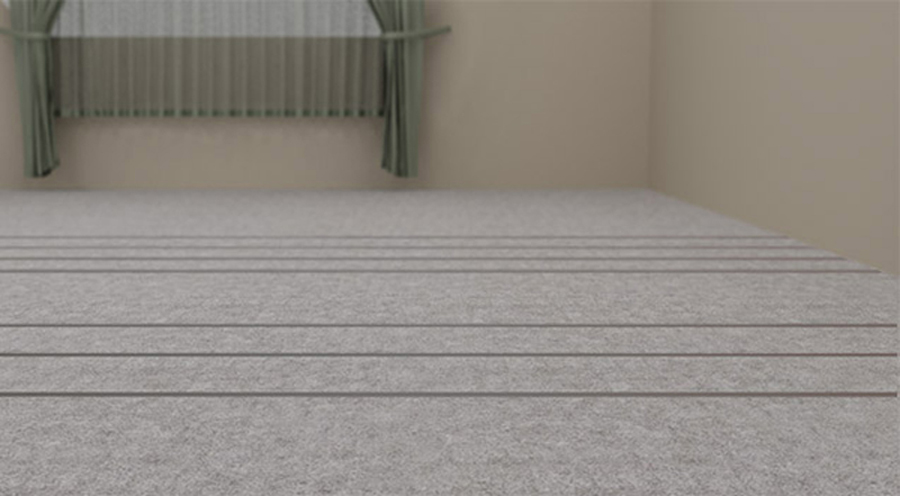

  • Вырежьте технологические отверстия.
    Устройство цементно-песчаной стяжки начинается с вырезов в теплоизоляции технологических отверстий, предназначенных для схватывания стяжки с основанием. Отверстия вырезаются через 30 - 40 см размером 10 х 15 см.
  • Приготовьте раствор.
    В соответствии с инструкцией по приготовлению и применению сухих смесей приготовьте раствор в требуемом количестве. Выставьте маяки по уровню. Залейте стяжку. Толщина стяжки над кабелем теплого пола должна составлять 3 - 5 см.
  • Обеспечьте необходимые условия.
    В соответствии с требованиями Строительных Норм и Правил (СНиП), обеспечьте оптимальный температурно-влажностный режим в помещении для набора прочности стяжки, оградите помещение от сквозняков. В связи с тем, что стяжка в конструкции теплого пола "висячая", ее необходимо оградить от механических нагрузок не менее, чем на 4 - 5 суток.

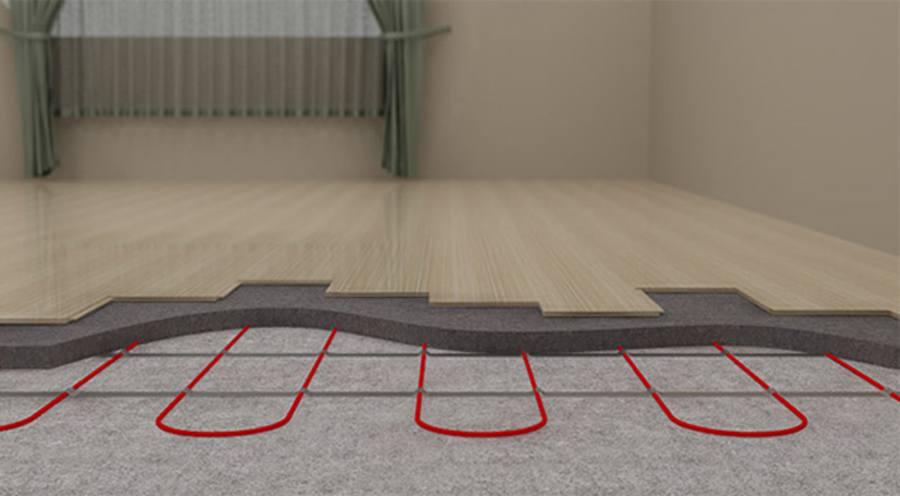

Шаг пятый

При укладке теплого пола можно использовать любое напольное покрытие: ковролин, линолеум, керамическую плитку, паркет. Однако нужно учесть, что толщина таких материалов влияет на передачу тепла в обогреваемом помещении.

Следует заметить, что в помещениях с деревянными полами или паркетом при стандартной удельной мощности теплого пола температура на поверхности пола будет ниже желаемой – ведь дерево плохо проводит тепло. В то же время повысится температура на поверхности кабеля. Таким образом, мощность кабеля будет, прежде всего, расходоваться на нагрев дерева, что крайне нежелательно с точки зрения поддержания его влажности.

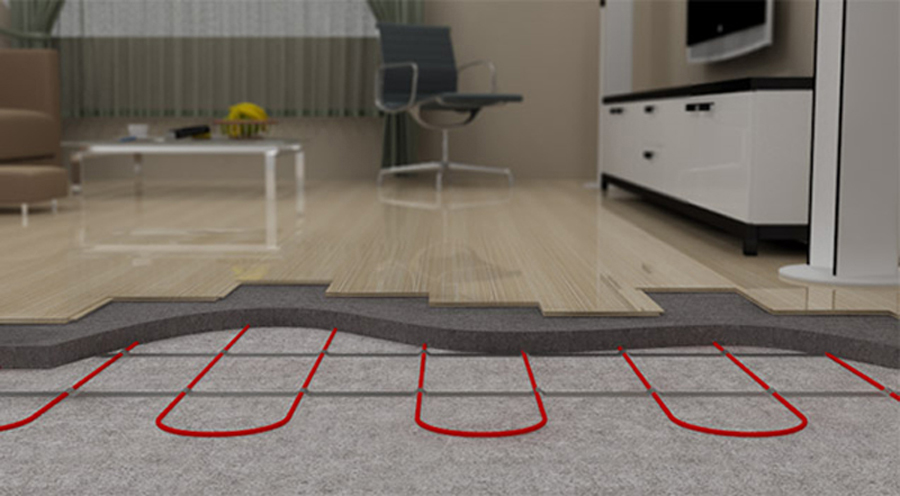

Шаг пятый
Расставьте мебель по своему вкусу.

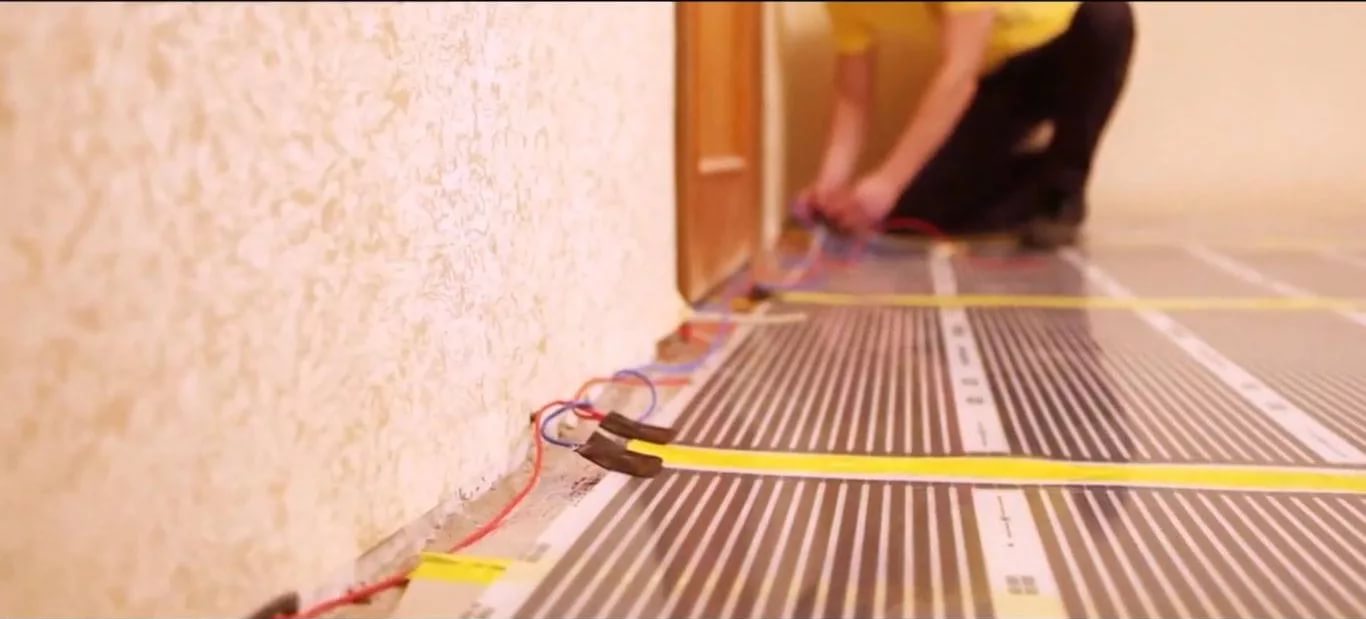

Видео монтажа плёночного тёплого пола
