Обогрев трубопроводов

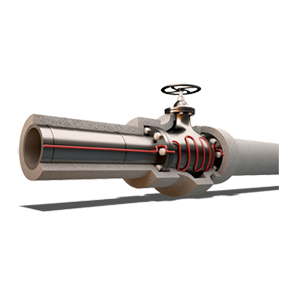

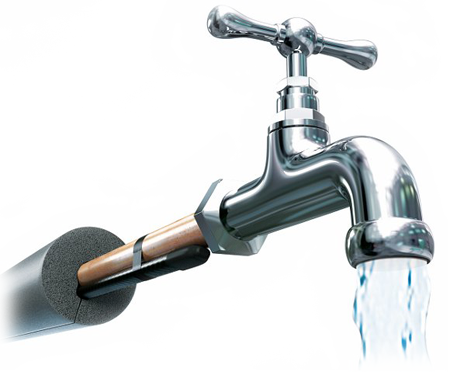

Существуют различные способы установки нагревательного кабеля на поверхность трубопровода. Нагревательный кабель может быть проложен по прямой, по спирали или многочисленными оборотами. Нагревательный кабель, установленный на поверхность трубы непосредственно или через алюминиевую прослойку (при обогреве пластикового трубопровода), фиксируют при помощи фольгоскотча, обеспечивающего плотный контакт между кабелем и трубой.

Необходимая длина кабеля, марка кабеля, способ установки, состав оборудования определяются исходя из особенностей и условий поставленной задачи - габаритные размеры трубопровода (диаметр, длина, конфигурация), материал изготовления трубопровода (пластиковый или стальной), расположение трубопровода и др.

Трубопроводы различают по транспортируемой среде: нефтепроводы, газопроводы, водопроводы и т.д. Для обогрева трубопроводов используется саморегулируемый кабель.

Он представляет собой две параллельные токопроводящие жилы, помещенные в полупроводниковую матрицу, которая имеет в своем составе графит и изменяет свое сопротивление в зависимости от окружающей температуры воздуха. В случае когда вокруг саморегулирующегося кабеля низкая температура, между проводниками возникают токопроводящие дорожки и начинается выделение тепла. При повышении температуры материал на основе графита расширяется и токопроводящих дорожек становится меньше. Тепловыделение снижается в разы.

Саморегулирующийся кабель можно резать на любую длину.

Саморегулирующийся кабель может работать избирательно – если один и тот же провод проходит через теплую и холодную зоны, то в теплой зоне он греть не будет, а в холодной включится на полную мощность. Это довольно актуально при обогреве кровли, трубопровода, открытой площадки и т.д.

Саморегулирующемуся кабелю не требуются терморегуляторы. Мощность кабеля варьируется от 16Вт до 40Вт/п.м.
